Patentierte Redundanz: ACS setzt neue Standards in der Pegelmessung

Mit seinem neu entwickelten, patentierten Pegelmesssystem hat ACS Control-System die Standards für Messsicherheit und -genauigkeit in der Wasserwirtschaft neu definiert. Das Besondere daran: Zwei unabhängig voneinander operierende Sensoren verifizieren sich auf der Basis unterschiedlicher Messmethoden und sorgen so für maximale Präzision und Zuverlässigkeit der Ergebnisse.

Redundante Pegelmessung für Wasser- und Industrieanlagen mit maximaler Ausfallsicherheit

Die zunehmenden Anforderungen an Umwelt- und Prozesssicherheit stellen Betreiber von Wasser- und Industrieanlagen vor immer neue Herausforderungen. Dabei spielt die hochgradig präzise, ausfallsichere Überwachung von Pegelständen eine zentrale Rolle. Diese müssen – auch an entlegenen bzw. schwer zugänglichen Standorten – über lange Strecken zuverlässig und kontinuierlich erfasst werden. Herkömmliche Systeme, die mit dem Einsatz singulärer Sensoren arbeiten, stoßen hier schnell an ihre Grenzen.
ACS Control-System hat eine Lösung entwickelt, die selbst höchsten Anforderungen an Genauigkeit und Ausfallsicherheit gerecht wird: Das seit 2024 europäisch patentierte, redundant ausgelegte Pegelmesssystem vereint zwei unabhängige Sensoren mit physikalisch unterschiedlichen Messprinzipien in einem Messpunkt. Durch diese bidirektionale Erfassung wird ein Höchstmaß an Datensicherheit und -qualität erreicht.

Extra lange Batteriestandzeiten für autarke Pegelüberwachung

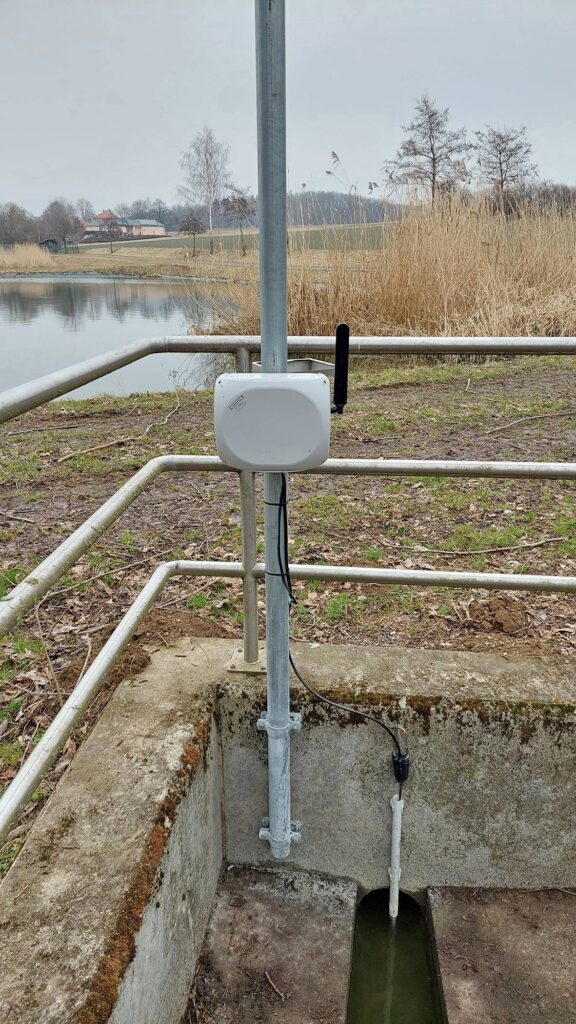

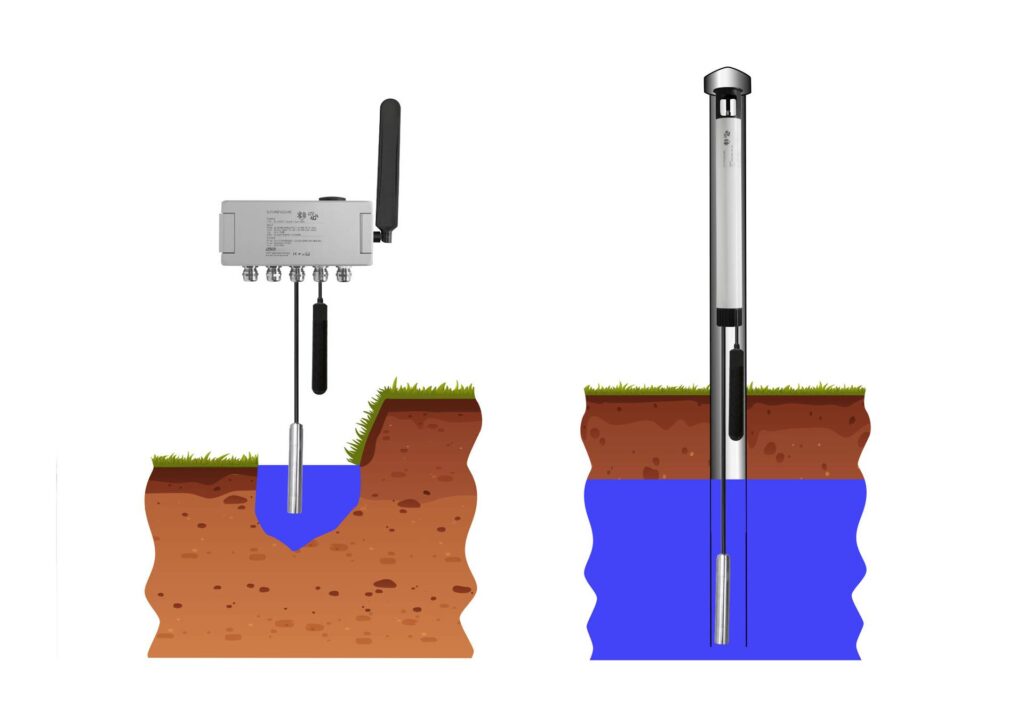

Im Zentrum der Erfassung stehen die Datenlogger DLF4 und Hydrolog® HLF4. Sie dienen als autarke Aufzeichnungs- bzw. Speichereinheiten, mit der Möglichkeit einer Datenfernübertragung über alle gängigen Mobilfunkstandards – inklusive LTE-M und NB-IoT. Beide Logger bieten bis zu fünf Multifunktionseingänge (analog, digital, Modbus RTU), eine Bluetooth®-Schnittstelle, die sich via App konfigurieren lässt, sowie einen internen Speicher, der bis zu 500.000 Messwerte erfassen kann.
Der Hydrolog® HLF4 ist dabei speziell für enge Pegelrohre entwickelt worden und entsprechend kompakt designt. Beide Logger, DLF4 und HLF4, bieten Batteriestandzeiten von mehr als zehn Jahren Dauer.

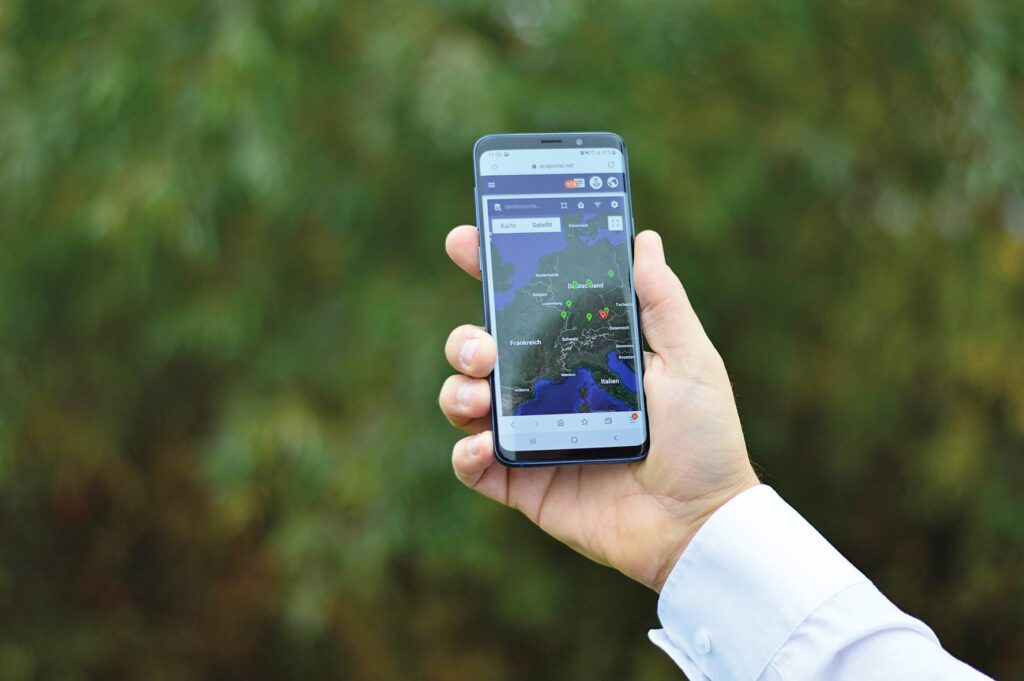

Die Messdaten – Pegelstand, aber auch Temperatur, Druck, Leitfähigkeit sowie Niederschlagsmenge – werden von dort aus automatisch ins ACS Web-Portal übertragen. Dort können sie im Anschluss nicht nur visualisiert und analysiert, sondern auch in ihren unterschiedlichen Darstellungsformen problemlos auf eigenen Plattformen integriert werden. Darüber hinaus bietet das Portal seinen Usern erweiterte Funktionen wie Alarmmanagement mit Eskalationsstufen, Google-Earth-Integration, Datenexport (z. B. nach WISKI) sowie eine rollenbasierte Benutzerverwaltung an. Die Weitergabe von Alarmmeldungen bei Grenzwertüberschreitungen, unplausiblen Messwerten und Problemen an der Messstelle ist per App, SMS oder E-Mail möglich.

Kombination physikalisch unterschiedlicher Messverfahren für höchste Datensicherheit

Für die redundante Sensorik können unterschiedliche Messprinzipien kombiniert werden: für berührungslose Pegelmessung der Ultraschall-Füllstandstransmitter Sonicont® USP4, der Radarsensor RP4 oder die hydrostatische Pegelsonde Hydrocont® HP4 mit kapazitiver Keramikmesszelle. In diesen Kombinationen können sich mehrere Messungen, die sich auf eine physikalisch voneinander unabhängige Plausibilitätskontrolle stützen, gegenseitig verifizieren.

Über 1.500 Messstellen im Praxiseinsatz bei Wasserkraft und Hochwasserschutz

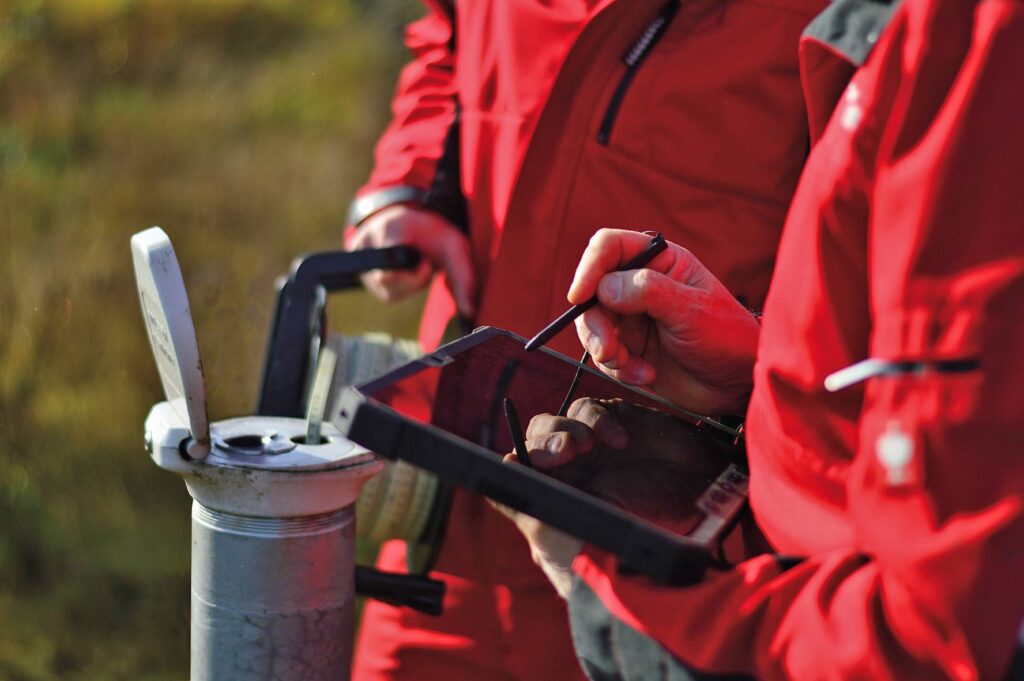

Der permanente Abgleich der von den beiden Sensoren ermittelten Werte reduziert manuelle Kontrollmessungen auf ein Minimum, erlaubt eine mittel- bis langfristig vorausschauende Wartungsplanung und hebt die Betriebssicherheit auf ein neues Niveau. Davon profitieren insbesondere Anwender in sicherheitsrelevanten Bereichen, wie Hochwasserschutz, Grundwasserüberwachung oder industrieller Füllstandsmessung.
Auch extreme Umweltbedingungen, wie sie etwa durch Hochwasser oder starke Temperaturschwankungen entstehen können, werden durch die robuste Bauweise und hohe Schutzarten (bis IP68) zuverlässig gemeistert.
Bereits heute ist das System, z. B. bei Betreibern von Wasserkraftwerken, erfolgreich im Einsatz. Über 1.500 Messstellen haben Robustheit und Praxistauglichkeit des Systems bis dato belegt.
Redundanzmessungen von ACS bilden daher mehr als eine Sicherheitsreserve: Sie setzen den aktuell gültigen Standard bei der intelligenten Pegelüberwachung!

Erschienen in zek HYDRO, Augabe 5/2025
